生物扫描电镜(SEM)样品制备方法

　　生物样品因其含水量高、不导电、质地柔软且对电子束敏感，在扫描电镜(SEM)观察中面临巨大挑战。为了获得高分辨率、无伪影的图像，必须通过严格的制备流程来固定形态、去除水分并增强导电性。

　　制备流程：常规化学法

　　这是目前通用的方法，适用于大多数动植物组织、细胞和微生物样品。其核心逻辑是：固定形态 → 去除水分 → 增强导电。

　　1. 清洗与固定

　　清洗：使用生理盐水或缓冲液洗去样品表面的粘液、血液或杂质，防止这些异物掩盖观察目标。

　　化学固定：这是关键的一步，目的是“冻结”细胞的生命状态，保持其原始结构。

　　常用试剂：通常采用戊二醛(交联蛋白质)和四氧化锇(固定脂质并增加导电性)进行双重固定。

　　注意：四氧化锇剧毒，必须在通风橱中操作。

　　2. 梯度脱水

　　由于SEM样品室是高真空环境，水分会瞬间汽化破坏样品结构，因此必须用有机溶剂置换出水分。

　　方法：使用乙醇或丙酮进行梯度脱水。

　　标准程序：30% → 50% → 70% → 90% → 100%(三次)。

　　关键点：每一步的浓度提升要平缓，避免细胞因渗透压剧烈变化而皱缩或破裂。

　　3. 干燥

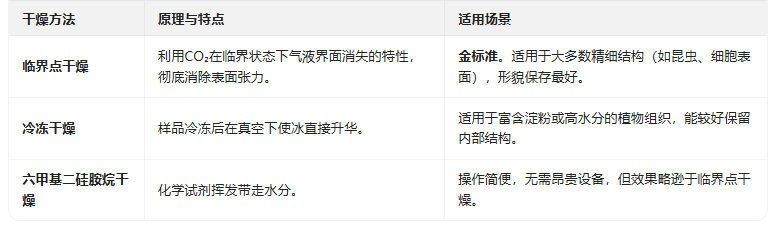

　　这是决定样品形貌是否塌陷的“生死关”。简单的自然风干会导致严重的表面张力损伤，必须采用特殊干燥技术。

　　4. 导电处理

　　生物样品多为绝缘体，电子束轰击会产生“荷电效应”(图像发白、漂移)，因此必须镀膜。

　　喷金/喷铂：利用离子溅射仪在样品表面镀上一层5-20nm厚的金属膜(金、铂或铂/钯)。这不仅能导电，还能增加二次电子发射率，提高图像信噪比。

　　喷碳：如果后续需要进行能谱分析，建议喷碳，因为碳峰不会干扰样品元素的检测。

　　进阶制备技术：冷冻扫描电镜

　　对于含水量极高、结构极度脆弱(如粘液、水凝胶、活细胞)的样品，化学固定和干燥可能会导致不可逆的损伤。此时可采用冷冻制备技术。

　　高压冷冻：利用高压(约2100 bar)抑制冰晶形成，使水瞬间玻璃化，完美保存样品的原生状态。

　　冷冻断裂：在低温下敲断样品，暴露出内部结构(如细胞器、细胞核)，无需化学固定即可观察。

　　冷冻转移与观察：样品在液氮温度下直接转移至配备冷冻台的电镜中观察。

　　优势：无化学试剂干扰，无水分子流失，能看到真实的“湿”状态结构。

　　针对特殊样品的优化技巧

　　富含淀粉的植物组织：

　　痛点：常规脱水容易导致淀粉粒流失或变形。

　　对策：建议采用冷冻干燥法结合液氮脆断。新鲜样品直接冷冻干燥，然后用液氮敲断，能获得清晰的淀粉粒轮廓和整齐的细胞壁。

　　微小颗粒/细菌悬液：

　　痛点：样品容易丢失。

　　对策：采用滴片法。将超声分散的液滴滴在硅片、云母片或盖玻片上，干燥固定后再进行整体镀膜。

　　需要EDS元素分析的样品：

　　痛点：常规喷金会引入Au元素，干扰分析。

　　对策：使用碳胶带粘贴样品，并喷涂碳膜。同时，避免使用含Os(锇)的固定液，以免Os峰干扰。

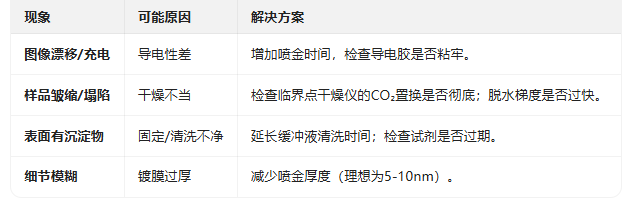

　　常见问题排查

       来源：网络
