场发射扫描电镜(FESEM)新客0元测试，场发射扫描电镜与普通扫描电镜的区别

　　场发射扫描电镜(FESEM)与普通扫描电镜(通常指钨灯丝SEM)本质的区别在于电子枪(电子源)的发射原理不同。

　　这就好比普通SEM使用的是“白炽灯”(热发光)，而FESEM使用的是“激光”(高亮度、高聚焦)。这种核心差异导致了两者在分辨率、价格、维护成本和应用场景上的巨大不同。

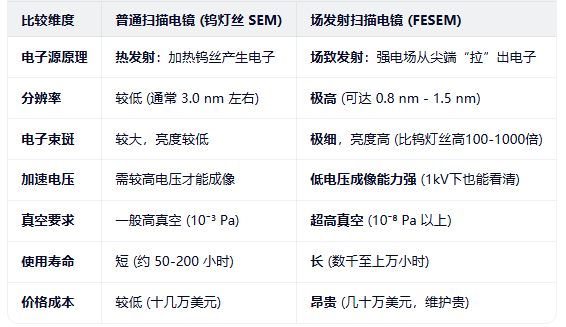

　　区别对比表

　　深度解析

　　1. 电子发射原理不同(根本的区别)

　　普通SEM(热发射)： 就像老式的白炽灯泡。它通过电流加热钨丝(阴极)，当温度达到2600K-2800K时，电子获得足够的能量“跳”出来。这种方式产生的电子能量分散度大(色差大)，且源头尺寸较大。

　　FESEM(场发射)： 利用量子隧道效应。它使用一根极其尖锐的针尖(曲率半径仅100nm左右)，在强电场的作用下，直接把电子从材料表面“拉”出来。这种方式不需要高温，产生的电子能量非常集中，束流极细。

　　2. 分辨率与成像质量

　　普通SEM： 由于电子源尺寸大、能量分散，经过透镜聚焦后，电子束斑很难做得很细。其z佳分辨率通常在 3.0 nm 左右，适合观察微米级的结构(如断口形貌、大颗粒)。

　　FESEM： 电子源亮度极高且束斑极细，分辨率可以达到 1 nm 甚至 0.8 nm。它能清晰看到纳米级的细节，如碳纳米管、病毒表面结构、芯片的纳米电路等。

　　3. 低电压成像能力

　　普通SEM： 在低电压(< 5kV)下，电子束亮度急剧下降，图像变得很暗且模糊。因此它通常需要较高的加速电压，但这容易损伤敏感样品(如生物样品、高分子材料)。

　　FESEM： 即使在 1 kV 的超低电压下，依然能保持高亮度和高分辨率。这使得它非常适合观察不导电样品(如塑料、陶瓷)，因为低电压可以减少样品表面的电荷积累(荷电效应)，往往无需喷金即可直接观察。

　　4. 真空环境与寿命

　　普通SEM： 对真空度要求相对较低，维护简单。但钨丝在高温下会不断蒸发变细，寿命通常只有 50-200小时，需要频繁更换灯丝。

　　FESEM： 必须维持超高真空(10⁻⁸ Pa级别)。因为如果真空度不够，残留的气体分子会撞击针尖，导致发射尖端变钝或损坏。虽然对环境要求苛刻，但一旦稳定工作，其阴极寿命可达 数千甚至上万小时。

       来源：网络
