纳米材料-细胞相互作用的SEM观察方法

　　利用扫描电镜(SEM)观察纳米材料与细胞的相互作用，是揭示其作用机制(如吸附、内吞、膜损伤)的直观手段。

　　针对这一需求，通常有两种截然不同的策略：一种是追求极致形貌还原的传统高分辨率方案，另一种是追求快速筛选的简化方案。

　　下面是两种方案的详细对比与操作指南：

　　方案一：传统高分辨率方案(追求极致形貌)

　　如果你需要观察纳米材料是否导致细胞膜产生微小破损、丝状伪足的精细变化，或者纳米颗粒在膜表面的精确排列，这是首选方案。

　　核心流程：

　　细胞培养与处理：

　　将细胞接种在盖玻片或硅片上(便于后续转移和观察)。

　　加入纳米材料共培养一定时间。

　　化学固定：

　　使用 2.5% 戊二醛在 4℃ 下固定细胞 2-4 小时。这一步至关重要，它能“冻结”细胞的生化状态，防止结构降解。

　　梯度脱水：

　　使用不同浓度的乙醇(30%, 50%, 70%, 80%, 90%, 100%)逐步置换细胞内的水分。

　　干燥(关键步骤)：

　　推荐：临界点干燥(CPD)。这是保持细胞立体形态的“金标准”，能避免表面张力导致的细胞塌陷。

　　替代： 如果设备有限，可使用六甲基二硅氮烷(HMDS)干燥，但毒性较大。

　　导电处理与观察：

　　将样品粘在样品台上，进行喷金(5-10 nm)，以消除荷电效应并增强二次电子信号。

　　优点：形貌还原度极高，立体感强，能清晰分辨纳米材料是在细胞表面还是被“包裹”。

　　缺点：耗时长(需半天以上)，步骤繁琐，化学试剂可能引入假象。

　　方案二：简化快速筛选方案(追求效率)

　　如果你主要关注纳米材料是否吸附在细胞上，或者需要快速处理大量样品进行初步筛选，可以采用此方案。

　　核心流程：

　　基底选择：

　　直接使用硅片作为细胞培养皿底物。硅片导电性好，且表面平整，适合高分辨成像。

　　固定与脱水：

　　同样进行戊二醛固定和乙醇梯度脱水。

　　空气干燥：

　　省略临界点干燥。在生物安全柜中直接让乙醇自然挥发干燥。

　　注意：这会导致细胞体积有一定程度的塌陷(变扁)，但对于观察“纳米材料-细胞表面”的相互作用(如纳米颗粒的团聚、附着密度)通常足够。

　　直接观察：

　　由于硅片导电，有时甚至可省略喷金步骤(视电镜分辨率要求而定)，直接上机观察。

　　优点：快速、低成本、无需专用设备(临界点干燥仪)。

　　缺点：细胞形态会发生塌陷，无法观察到细胞原本的饱满立体状态。

　　观察重点与数据分析

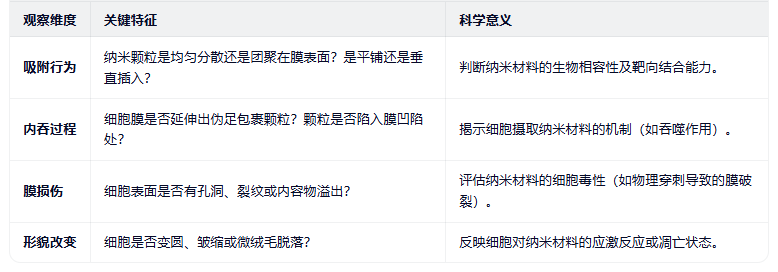

　　在SEM下观察纳米材料-细胞相互作用时，主要关注下面几个维度：

       来源：网络
